V+ Cấp nguồn dương
G MASS
V- Cấp nguồn âm. Mạch sử dụng nguồn đôi. Điện thế cung cấp trong khoảng từ ±42VDC đến ±48VDC. Sử dụng biến thế loại 30v-0-30v hoặc 35v-0-035v
SP Ngõ ra loa. Tổng trở loa từ 8Ω - 16Ω. nếu sử dụng loa nhỏ (Ω) thì công suất sẽ lớn hơn. Ngõ ra loa phải sử dụng dây an toàn, không được chập dây loa
IN Tín hiệu đưa vào, có biên độ từ 2v - 4v P/P
TRANSISTOR/SÒ phải sử dụng theo cặp, các loại sử dụng được cho mạch này như: D718-B688; D1047-B817; C5200-A1943; C2581-A1106

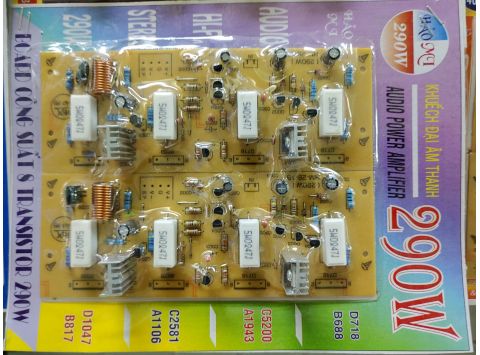

BOARD NÀY ĐÃ ĐƯỢC CÂN CHỈNH VÀ CHO CHẠY VỚI TRANSISTOR D718-B688
