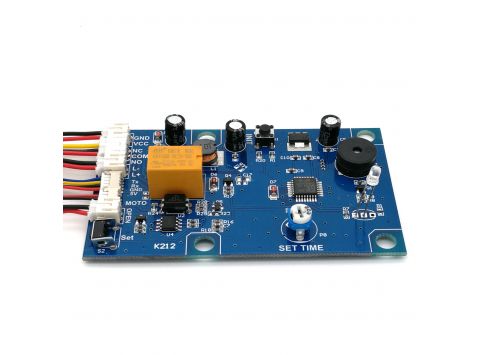

Module Điều Khiển Cảm Biến Vân Tay K212

  • Mã SP:
    MUD000404
  • Giá:
    260,000VND
  • Lượt xem:
    2566
  • Số lượng:

Có thể được kết nối với mô-đun vân tay quang R305, R301T, R303, R304, R305, R306, R307 và các mô-đun vân tay khác. Có 2 dạng đầu ra:

Đầu ra 1: Đầu ra tín hiệu động cơ (nguồn DC5V, đầu ra 0,5 giây, dừng 5 giây, đầu ra điện áp ngược 0,5 giây, có thể được kết nối với thân khóa điện tử)

Đầu ra 2: Đầu ra rơle (thời gian đóng 0.5-9s có thể điều chỉnh).

Thông số kĩ thuật

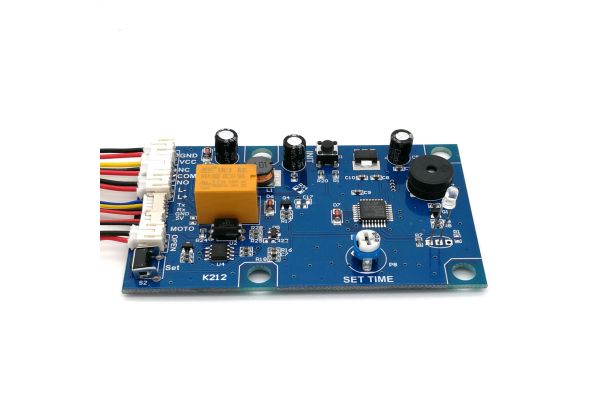

Sơ đồ K212:

  • Nguồn cấp: DC 8-24V, 10mA.
  • Dung lượng vân tay: 200

    Kích thước bảng mạch: 89 * 53mm

  • P1: Kết nối với nguồn điện, dải điện áp là DC 8 – 24V, 0.5A (đầu vào).
  • P2: Đầu ra rơle (đầu ra).
  • P3: Tín hiệu từ bộ điều khiển cửa, điện áp PCB (đầu vào)
  • P4: Kết nối cảm biến vân tay (đầu vào)
  • P5: Kết nối thân khóa điện tử (đầu ra)
  • P6: Nút mở cửa, tín hiệu chuyển đổi (đầu vào)
  • Điều chỉnh biến trở: Đặt thời gian đóng rơle.

Hướng dẫn sử dụng bảng điều khiển K212

1. Đèn báo nhấp nháy chậm khi làm việc;

2. Sau khi nhấn nút đăng ký, vào trạng thái đăng ký, đèn báo sẽ nhấp nháy nhanh;

3. Sau khi vào trạng thái đăng ký, dấu vân tay có thể được đăng ký liên tục. Nếu bạn không cần thêm dấu vân tay, bạn có thể đợi trong 5 giây hoặc nhấn phím đăng ký để thoát;

4. Khi bạn cần khôi phục về trạng thái ban đầu, nhấn và giữ nút khởi tạo đến khi nghe âm thanh, hãy nhả nút và đợi hệ thống khởi chạy. Nếu thành công, bạn có thể nghe thấy tiếng bíp dài.

5. Khi dấu vân tay được quét qua hoặc nút mở cửa được đóng, rơle được kích hoạt và có thể điều chỉnh việc đóng từ 0,5 đến 9 giây, đầu ra giao diện động cơ: DC5V, giữ trong 0,5 giây, dừng trong 5 giây và đầu ra điện áp ngược trong 0,5 giây.



  •
  •
