GIỚI THIỆU

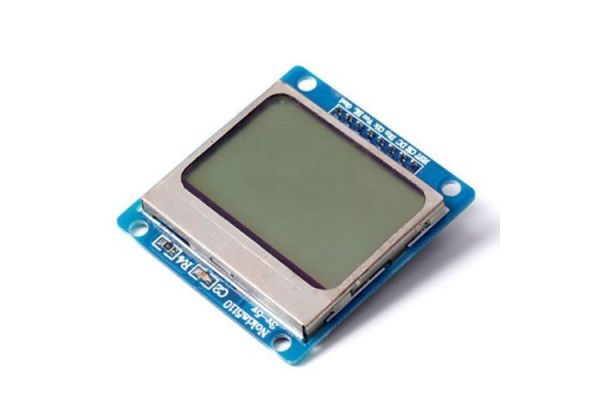

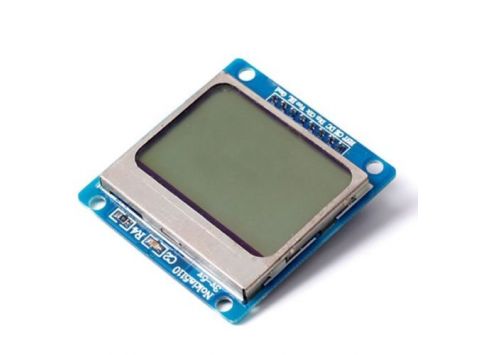

Màn hình LCD Nokia 5110 sử dụng IC điều khiển Philips PCD8544, rất thích hợp sử dụng cho các dự án Arduino vì kích thước nhỏ và khả năng hiển thị kí tự nhiều.
THÔNG SỐ KỸ THUẬT
- Điện áp làm việc: 3V - 5V
- Độ phân giải: 84x48 pixels
- Điều khiển độ sáng màn hình bằng xung PWM
SƠ ĐỒ KẾT NỐI
- RST : reset
- CE : chip selection
- DC : data/commands choice
- DIN : Serial data line
- CLK : Serial Clock Speed
- 3.3V : VCC
- LIGHT : backlight control terminal
- GND : Mass
