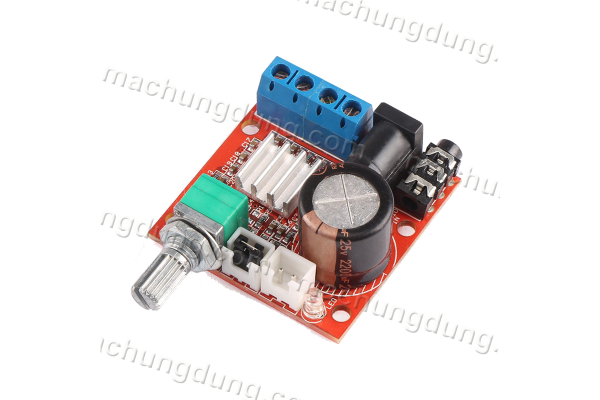

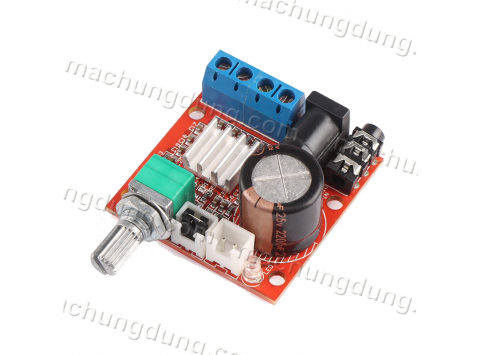

Module khuếch đại âm thanh PAM8610 (Vol.) (H37)

  • Mã SP:
    MDAT16
  • Giá:
    70,000VND
  • Lượt xem:
    1710
  • Số lượng:
  • Mô tả:
    Công suất tối đa (2 x 20W) + có biến trở

Mạch khuếch đại âm thanh PAM8610 được thiết kế xung quanh chip tích hợp PAM8610 với công suất 10W trên mỗi kênh ngõ ra audio dạng kỹ thuật số Class D. Đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là cho công suất ngõ ra cao và kích thước nhỏ gọn. Có thể điều chỉnh âm lượng ngõ ra trực tiếp trên board bằng volume và ngõ vào âm thanh trực tiếp bằng cổng audio 3.5 ly.

Mạch được thiết kế nhỏ gọn nhưng đầy đủ các chức năng bảo vệ quá dòng, quá nhiệt và chống ngắn mạch. Nó có thể dùng để thiết kế một vài mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao,...

Thông số kĩ thuật

  • Điện áp cung cấp: 7 ~ 15VDC
  • Ngõ ra công suất: 2 x 10W - 8 Ohms; 2 x 20W - 4 Ohms
  • Hiệu suất ngõ ra : 90%
  • Đáp ứng tần số : 20 ~ 50000Hz
  • Tín hiệu ngõ vào : Jack Audio 3.5
  • Tín hiệu ngõ ra : 4 dây
  • Dòng điện ở chế độ tĩnh : 20mA
  • Kích thước : 4 x 6mm
