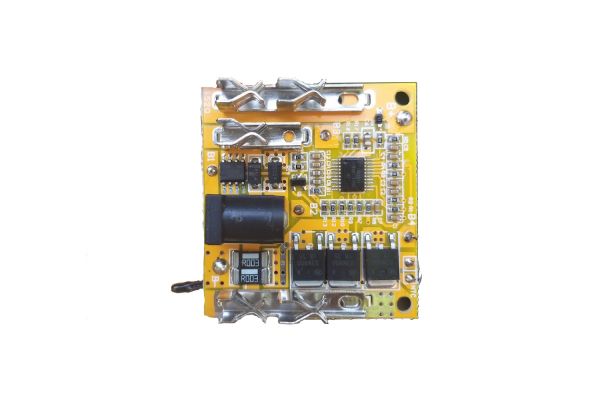

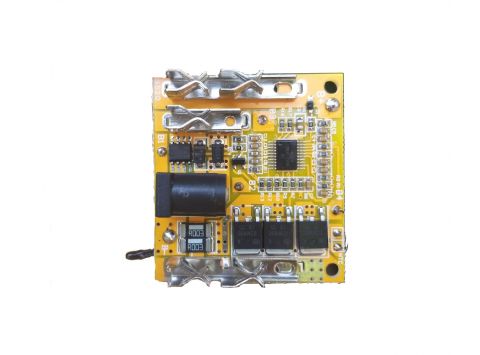

Thông số chi tiết:
- Sử dụng sạc 16.8V - 17.2V
- Điện thế xả cạn: 14.4v
- Điện thế sạc đầy: 16.8v
- Dòng xả liên tục tối đa: 65A
- Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít Makita,... có mức điện thế từ 14.4v - 16.8v.
Sử dụng 4 cell Li-ion nối tiếp hoặc 4 cặp cell (8 cell) mắc nối tiếp thậm chí nhiều hơn nữa.
Khuyến nghị: - Nếu đóng 4S-1P (4 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu đóng 4S-2P (4 cặp cell nối tiếp) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.
- Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V) và B+ (14.4/16.8V).
- Các chân P- và P+ là 2 đường Tải.
- Jack cắm DC 5.5*2.1mm là đường sạc vào.
