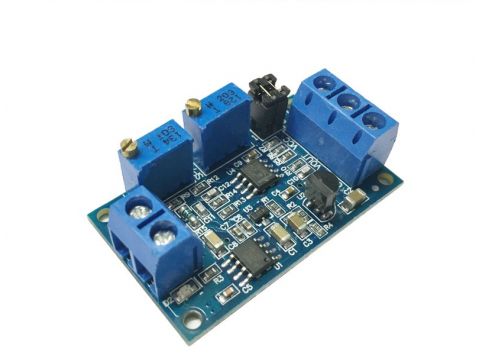

Chuyển đổi tín hiệu từ dòng điện thành điện áp.
Thông số kĩ thuật
- - Điện áp nguồn: 7-36V (nếu đầu ra là 10V, điện áp cung cấp phải lớn hơn 12V)
- Sau khi bật nguồn, đèn D2 sẽ sáng, nếu không hãy kiểm tra kết nối đường dây. Bảng được bảo vệ ngược và kết nối ngược không bị cháy.
- Khi đầu vào hiện tại ở giá trị tối thiểu (0mA hoặc 4mA), hãy điều chỉnh chiết áp ZERO để làm cho đầu ra VOUT trở thành giá trị tối thiểu (0,0V hoặc điện áp khác).
- Khi đầu vào hiện tại ở giá trị tối đa (20mA), hãy điều chỉnh chiết áp SPAN để biến đầu ra VOUT thành giá trị tối đa (3,3V hoặc 5V hoặc 10V, khi đầu vào là 4-20ma, đầu ra có thể nhỏ tới 2,5V).
- Cài đặt:
+ Theo nhu cầu của bạn, chọn phạm vi thích hợp thông qua jump:
4--20ma:
Phạm vi 0--2.5V: J1, 1 nối 2, 3 nối 4
Phạm vi 0--3.3V: J1, 1 không nối 2, 3 không nối 4
Phạm vi 0--5.0V: J1, 1 nối 2, 3 nối 4
Phạm vi 0--10.0V: J1, 1 nối 2, 3 không nối 4
0--20ma:
Phạm vi 0--3.3V : J1, 1 nối 2, 3 nối 4
Phạm vi 0--5.0V: J1, 1 nối 2, 3 nối 4
Phạm vi 0--10.0V: J1, 1 không nối 2, 3 không nối 4
