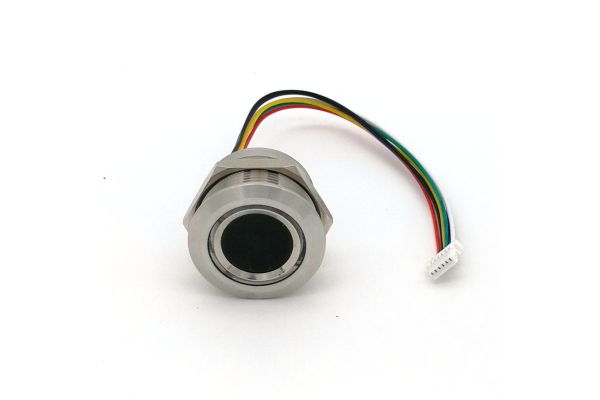

Cảm Biến Nhận Dạng Vân Tay R503 tích hợp chip thuật toán vân tay, được thiết kế nhỏ gọn, tiện ích, tiêu thụ điện năng thấp. Được ứng dụng để mở cửa, mở khóa xe máy, máy chấm công…
Thông số kĩ thuật
- Nguồn cấp: 3.3VDC, 30 mA (Max 40mA)
- Thời gian xử lý hình ảnh vân tay: < 0.3s
- Đường kích cảm biến: 15mm
- Pixel xử lý hình ảnh: 192 x 192 pixel
- Độ phân giải hình ảnh: 508 dpi
- Dung lượng lưu trữ vân tay: 200.
- Tỷ lệ nhận dạng sai (FAR): <0,0001%
- Tỷ lệ từ chối vân tay (FRR): <1,0%
- Thời gian tìm kiếm: <0,3 giây (Tỉ lệ 1: 1000)
- Giao diện máy tính chủ: RS232 (mức logic TTL, 3,3V)
- Tốc độ truyền thông: (9600 N) bps trong đó N = 1:12 (giá trị mặc định là N = 6, tức là 57600bps)
- Môi trường làm việc:
- Nhiệt độ: -20°C -> +45°C
- Độ ẩm tương đối: 10% Rh đến 85% Rh (không ngưng tụ hơi nước)
Cảm Biến Nhận Dạng Vân Tay R503 Sơ đồ dây :
- Dây đỏ (Nguồn cấp): 3.3VDC
- Dây đen : GND
- Dây vàng : TXD
- Dây Xanh lá : RXD
- Dây xanh dương, Dây trắng: Được sử dụng trong các trường hợp sử dụng pin. Nguồn cung cấp cảm ứng là DC3.3V-5V, và dòng điện khoảng 5uA. Nó phải là nguồn cung cấp thường xuyên.
