Tính năng

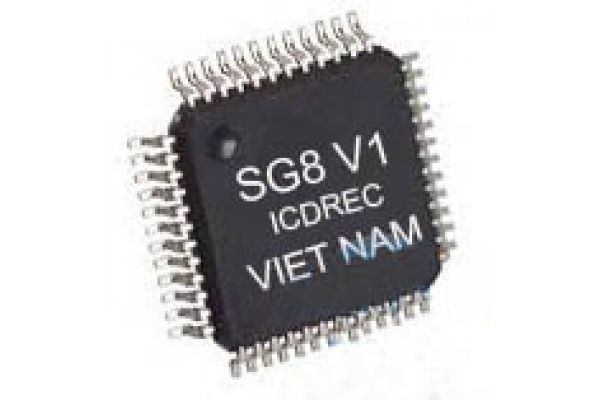

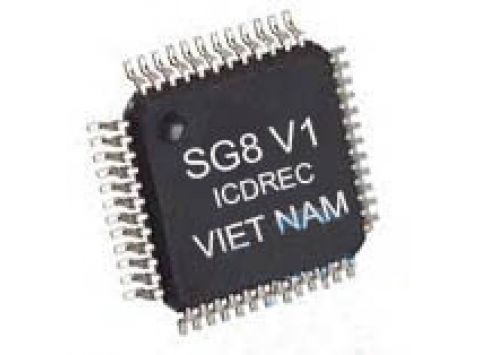

Microcontroller SG8V1 được nghiên cứu, thiết kế bởi Trung tâm Nghiên cứu và Đào tạo Thiết kế Vi mạch – ICDREC. Đây là Vi điều khiển thương mại đầu tiên của Việt Nam được chính thức cung cấp trên thị trường. Chip được ứng dụng trong lĩnh vực điện, điện tử, công nghệ thông tin… với tính năng kỹ thuật, hiệu năng bằng hoặc cao hơn chip ngoại nhập cùng loại.
Tần số clock ngoài: 0 MHz – 20 MHz
- 63 lệnh
- 19 nguồn ngắt
- 2 mức ưu tiên ngắt khác nhau
- 15 mức stack
- Hỗ trợ truy xuất stack bằng phần mềm
- Bộ nhớ chương trình bên trong: 64K x 16
- Bộ nhớ dự liệu: Flash 3KB và RAM 16KB
- Bộ nhân 8 x 8 (thực hiện trong 1 chu kỳ)
- Watchdog Timer (WDT) sử dụng clock hệ thống
- Tích hợp sẵn bộ lập trình theo kiểu nối tiếp
- Hỗ trợ chế độ tự lập trình
- Hỗ trợ Compiler ASM/C
- Mã bảo vệ lập trình
- Hỗ trợ chế độ tiết kiệm năng lượng
- Điện áp hoạt động: 3.3V
- Package: LQFP 48 chân
Ngoại vi
- Watchdog Timer: 16-bit Timer
- Timer0: 8-bit timer/counter với 8-bit prescaler
- Sử dụng clock hệ thống hoặc clock ngoài
- Timer1: 16-bit timer/counter với prescaler
- Sử dụng clock hệ thống hoặc clock ngoài
- Hỗ trợ Capture/Compare mode
- Timer2: 10-bit timer/counte
- Hỗ trợ prescaler và postscaler
- Sử dụng clock hệ thống
- Timer3: 10-bit timer/counte
- Hỗ trợ prescaler và postscaler
- Sử dụng clock hệ thống
- 4 GPIO Port 8 bit
- PWM1: độ phân giải 10 bit
- PWM2: độ phân giải 10 bit
- 3 UART (UART1, UART2 and UART3)
- Truyền nhận song công, 2 mức FIFO nhận
- SPI: truyền nhận song công
- Hỗ trợ 2 mode: Master và Slave
- I2C: hỗ trợ Standard-Speed Mode và Fast Mode
- Master/Slave; 7-bit và 10-bit địa chỉ
- Hỗ trợ multi-master
- ADC: Hỗ trợ 4 kênh ngõ vào với độ phân giải 8 bit
