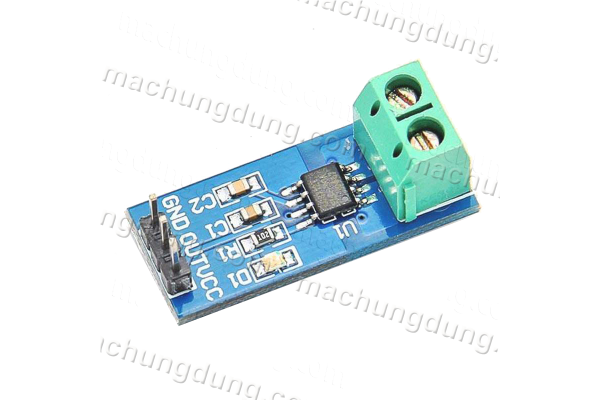

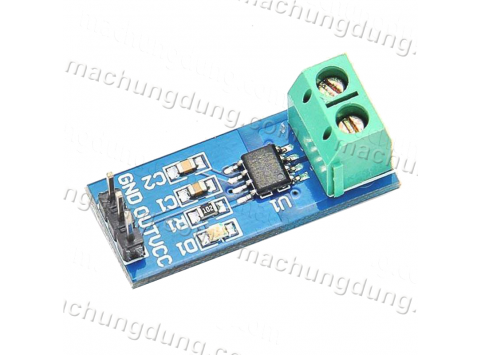

Module cảm biến đo dòng DC ACS712 - 30A (H25)

  • Mã SP:
    MD140
  • Giá cũ:
    70,000VND
  • Giá:
    50,000VND
  • Lượt xem:
    2026
  • Số lượng:
  • Mô tả:
    Module sử dụng IC ACS712ELC-30B

Module cảm biến dòng điện ACS712 30A sử dụng ic ACS712ELC-30B dựa trên hiệu ứng Hall chuyển dòng điện cần đo thành giá trị điện thế.

ACS712 là ic cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. chân ACS712 sẽ xuất ra một tín hiệu analog ở chân Vout biến đổi tuyến tính theo Ip(dòng điện cần đo) được lấy mẫu thứ cấp DC(hoặc AC) trong phạm vi cho phép. Tụ Cf(theo sơ đồ) dùng để chống nhiễu.

Thông số kĩ thuật

  • Đường tín hiệu analog có độ nhiễu thấp.
  • Thời gian tăng của đầu ra để đáp ứng với đầu vào là 5µs.
  • Điện trở dây dẫn trong là 1.2mΩ.
  • Nguồn : 5VDC.
  • Độ nhạy đầu ra từ 63-190mV/A.
  • Điện áp ra cực kỳ ổn định.
  • ACS 712 30A (x30B):
  • Ip: 30A đến - 30A
  • Độ nhạy: 180 - 190 mV/A.
